目标：在符合现行法规与标准的前提下，为室外/半开放式电动自行车充电车棚提供“早预警、快处置、强联动、易运维”的一体化智慧消防方案，显著降低锂电池热失控与电气火灾风险。
1. 适用场景与设计依据
适用场景：
住宅小区、园区、产业园、公共停车场、校园、交通枢纽等电动自行车(含电助力车)集中停放与充电的室外或半开放车棚;
换电柜、充电柜集中布设区;
既有场地改造或新建项目。
合规基线(对齐要点)：
建筑防火通用要求：参照《建筑防火通用规范》GB 55037-2022 与《建筑设计防火规范》GB 50016-2014(2018版局部修订)相关条款;
报警与联动：参照《火灾自动报警系统设计规范》GB 50116-2013、《火灾自动报警系统施工及验收标准》GB 50166-2019;
电动自行车及电池安全：参照《电动自行车安全技术规范》GB 17761(最新版)与《电动自行车用锂离子蓄电池安全技术规范》GB 43854(强制性)相关要求;
集中充电/停放场所布置：优先对齐地方工程建设规范(如：集中充电和停放场所设计标准、地方条例等);
防雷接地与配电：参照《建筑物防雷设计规范》GB 50057、《低压配电设计规范》及电气火灾监测配置规范;
消防产品选用：按国家消防产品目录与认证要求选型。
注：具体条款在“附录B：法规与标准对照建议点”中给出实施要点，工程落地以当地主管部门审图/验收口径为准。
2. 总体架构(边—端—云)
[多模态感知层]
├─ 烟雾/温度/线型感温电缆/电气火灾监测(剩余电流、温升、漏电)
├─ 摄像机(AI烟火/明火/违停/携车入梯识别)
├─ 充电桩/换电柜(BMS数据、过流/过压/过温保护、计费)
├─ 气溶胶/全氟己酮/水雾/喷淋抑火装置(独立/联动)
[边缘控制层]
├─ 消防控制主机/多协议IoT网关(BACnet/Modbus/LoRaWAN/NB-IoT)
├─ 联动控制器(分区断电、排烟、声光、广播、门禁/电磁锁)
├─ 本地存储与断网自治(离线告警 & 现场处置SOP)
[平台与应用层]
├─ 智慧消防平台(实时监控、告警联动、视频复核、电子台账、维保工单)
├─ 移动端(物业/维保/安保APP、短信/电话自动通知)
└─ 第三方接口(物业系统、城管/消防远程监管平台、保险对接)
建设目标KPI(建议)：
早期识别：可疑烟雾/温升触发到本地声光≤5 s，平台到达≤10 s;
联动断电：告警到对应回路断电≤3 s;
初期抑制：小范围热失控引发明火时，30 s内启动抑火装置;
告警确认：视频联动回看延迟≤2 s;
漏电/过温：电气火灾监测数据上报周期≤10 s;
有效降低误报率≥50%，处置闭环平均时长缩短≥40%。

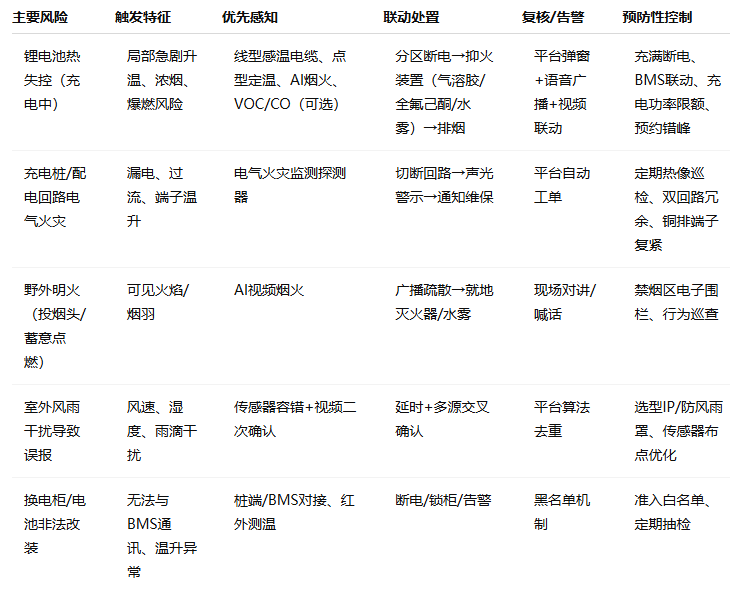

3. 风险场景 × 控制策略矩阵
4. 关键子系统与选型建议
4.1 感知探测
线型感温电缆：沿车棚横梁/电缆桥架布设，覆盖充电位上方0.3–0.5 m;定温68–85℃(北方严寒区可选93℃)。
点型定温/差温探测器：半封闭/有顶棚区用于补盲，注意风口与高度修正。
AI视频烟火识别：2–4 Mpx星光摄像机+边缘算法，支持“烟雾/明火/逆行/人群聚集/违停”识别;强光雨雾下与多源交叉确认联动。
电气火灾监测：在配电箱/充电桩回路设置剩余电流、温度、漏电、过压过流检测;支持Modbus RTU/TCP;
可选传感：CO/VOC、氢气(铅酸场景)、微颗粒传感辅助早期判断;
紧急按钮与声光：每个分区≥1 处急停断电按钮，≥85 dB声光警号。
4.2 抑火/灭火系统
优先策略：小空间/柜内(如换电柜、充电柜)—可选预制式气溶胶或全氟己酮(FK-5-1-12);半开放车棚—优选细水雾或局部喷淋(覆盖充电位)。
触发方式：
独立热触发(温控玻璃球/热敏线);
报警联动(探测→控制器→电磁阀/启动器)。
便携灭火器：每50–100㎡配置水基/泡沫+ABC干粉混配(锂电池热失控优先“冷却+隔绝”理念，不建议单纯CO₂)。
排烟与分隔：半封闭棚配置排烟口(自然/机械)，内设防火分隔与挡烟设施，避免烟气蔓延。
4.3 充电与能控
桩端安全：过充、过压、温升保护;充满自动断电;充电枪/端子温度监测。
BMS联动：对接主流BMS协议，异常曲线(温升陡升、充电倍率异常)触发预警与断电。
负荷管理：分时预约、峰谷优化、轮充/排队策略;桩群最大需量控制;
台账与计费：实名/刷卡/扫码，记录电池ID、充电时长、充电量。
4.4 通信与平台
传输优先LoRa/NB-IoT+以太网/4G双链路冗余;
网关本地缓存≥7天，离线自治;
平台具备AI告警去重、视频联动核验、电子台账、工单闭环、维保计划、合规报表、多角色权限。
5. 点位与布线
探测器：按“覆盖充电位上方+走道补盲”原则;线型感温沿梁/桥架;点型探测与顶棚距离≥0.5 m，避开强对流区;
摄像机：2.8–4 mm镜头，全景+近景复核;避开逆光，夜间≥0.005 lux;
电气火灾监测：低压配电柜与分支回路均布，端子处加贴温升传感;
抑火装置：柜内/局部喷头靠近易燃点，喷射覆盖充电位;
防雷接地：车棚金属结构等电位，桩体与控制柜可靠接地，SPD按分级配置;
管线：室外IP65防水接线盒，金属穿线管，显著标识走向;低压与弱电分层分槽。
6. 联动逻辑
L0 预警：
条件：AI烟雾置信度≥阈值 或 线型感温温升速率异常 或 电气监测异常;
动作：分区黄灯+平台通知+语音提示“请远离充电位”;
L1 告警：
条件：定温探测器动作 或 多源(≥2)交叉触发;
动作：对应回路立即断电→声光红灯→对讲喊话→解锁应急门;
L2 处置：
条件：明火二次确认 或 温度持续上升;
动作：启动抑火装置(柜内气溶胶/全氟己酮，棚下细水雾)、开启排烟、平台转维保/安保+短信/电话级联;
故障/离线：
断网自治：本地规则仍可触发断电与抑火;
待机恢复后自动补发事件与录像片段。
7. 施工与验收要点
设备与线缆选型满足耐候、防腐、防水等级(室外建议IP65+，不锈钢/热浸锌支架);
探测/联动设备安装、调试、分区定义按GB 50116;
施工、单机/系统联动测试、功能与文档交付按GB 50166;
配电柜端子复紧、热像扫描、绝缘/接地测试出具记录;
一键联动演练：预警→断电→抑火→排烟→广播全流程演练;
形成竣工资料：系统图、点位图、回路表、程序清单、用户操作手册、维保计划。
8. 运维与管理
维保周期：
月：外观/清洁/记录核对、抽测探测器与急停按钮;
季：联动演练、随机喷头抽测、回路温升监测复核;
年：全面功能测试、摄像机标定、电气紧固、SPD检查、备电更换;
算法复核：季更AI模型阈值，优化误报;
电子台账：设备档案、巡检/保养、故障闭环、培训记录、演练记录;
培训：物业/保安灭火器使用、初起火灾处置SOP、人员疏散组织。
9. 三种配置包
A 经济型(改造优先)
线型感温+急停按钮+声光;
分区断电控制器(与充电桩/配电联动);
2–3 路AI视频识别(平台轻量版);
柜内独立气溶胶(换电柜/充电柜);
适用：小体量、预算有限、以快速上线为目标。
B 标准型(推荐)
线型感温+点型定温/差温;
电气火灾监测全覆盖;
细水雾/局部喷淋(联动触发);
完整消防控制主机+IoT网关+平台标准版;
适用：中型小区/园区，可靠性与可运维性平衡。
C 旗舰型
双冗余通信(以太网+4G/NB/LoRa)、本地自治;
光纤光栅/数字感温带+多模态AI复核;
分区细水雾+柜内FK-5-1-12/气溶胶组合;
维保机器人(选配)+大屏指挥+与城管/消防平台对接;
适用：大型交通枢纽/园区，人流与车流密集。
10. 交付清单
系统方案与图纸：系统架构图、设备表、点位图、联动逻辑表;
设备供货与安装清单;
平台开通与账号权限配置;
调试报告、功能验收记录、培训与演练报告;
运维手册与维保计划。
11. 风险与边界说明
室外开放风场对烟感/气体传感影响显著，需依赖线型感温与视频算法的多源交叉确认;
锂电池热失控具有不可逆性，首要措施是快速断电+冷却/抑制，并严禁违规改装与“翻新电芯”;
换电柜须使用通过认证的产品并严格按制造商安装要求执行;
实际防火间距、耐火分隔、排烟方式与数量以当地审图要求为准;
平台算法并非替代人防，仍需值守巡查与定期演练。
附录A：典型点位数量粗算
线型感温：按充电排布，每排上方连续布设;
点型探测：半封闭顶棚下，按覆盖半径4–6 m 估算;
摄像机：每 400–600 ㎡ 1 路全景，重点区加近景;
声光警号：每分区 1 只，车棚外沿设方向性声音提醒;
急停按钮：每 30–50 m 1 处;
细水雾喷头：按覆盖图纸与水力计算确定(建议由给排水专业配合)。
附录B：法规与标准对照建议点(工程落地以本地最新要求为准)
场所布置：室外充电/换电柜与建筑防火间距≥2 m;确需入内，宜设置于首层直通室外的独立分隔空间，并采用**≥2.00 h 防火墙、≥1.00 h 楼板**分隔;人员密集场所不应贴邻建造;
出入口：电动自行车停车库出入口宜分散设置，中小型可设置1个直通室外带坡道车辆出入口;
禁止性规定：严禁在建筑共用部位停放/充电，禁止携车(或蓄电池)入梯;
报警/联动：火灾探测、联动控制、分区断电、排烟、广播等按GB 50116设计;施工与联动验收按GB 50166进行;
电池与充电：电动自行车及电池必须符合国家标准与强标，对充满断电、过温/过压/过流保护提出明确要求，并与BMS数据联动;
产品选型：灭火装置、报警设备、充电设备优先选用纳入消防产品目录(或认证齐全)的产品。
若需对接具体项目(场地面积、车位数、是否半封闭、所在地审图口径、现有配电容量等)，可据此清单快速细化为工程级图纸与设备清单。
